En
règle générale certaines résines polyester et les polyuréthanes peuvent
poser des problèmes si les charges sont humides.
Le principe est simple, que cela soit pour charger une résine on va
pouvoir jouer sur 4 paramètres , le poids, le volume, la thixotropie,
et enfin l'aspect.
- On augmente le poids avec une charge lourde:
sable, carbonate, microsphères ou microbilles de verre pleines, poudre
de marbre etc.
- On diminue le poids avec des microballons de verre creux.
- On augmente la thixotropie, en incorporant de la silice colloïdale
( le matériau devient épais et ne coule plus )
Un quatrième paramètre très important, l'aspect: en incorporant du marbre
en poudre, ou du bronze dans la résine, celle-ci prend les caractèristiques
de ces matériaux . Il est possible de jouer sur les 4 tableaux en même
temps.
- Prenons l'exemple d'une pièce imitant le bronze.
1/ on va utiliser un gel-coat tout prêt ou en fabriquer sois- même en
mélangeant un peu de résine avec de la silice colloïdale pour l'épaissir,
on ajoute de la poudre de bronze à raison de 5 à 10 fois le poids de
gel coat.
Ce mélange est appliqué en couche à l'intérieur du moule puis on laisse
durcir. Il est ensuite simple de "bourrer" avec ce que l'on appelle
un "béton de résine" constitué par exemple de :
1 part de résine de coulée avec une part de carbonate, une part de sable
et une part de microballons de verre pour donner du volume.
La pièce démoulée, sa surface sera traitée comme du métal, poncée et
polie.
On
voit bien que dans tous ces exemples, la résine n'est plus qu' un liant
qui entre pour un très faible pourcentage dans le mélange, c'est surtout
l'apport judicieux des charges qui va permettre de donner son aspect
à la pièce finale, son poids et surtout diminuer son prix puisque les
charges réduisent considérablement l'incidence du prix de la résine
sur le coût final des pièces .
Tour de main :
Si le mélange obtenu est trop épais, il est possible de le rallonger
et de le liquéfier un béton de résine polyester en incorporant
très peu d'acétone ou de solution paraffinée.
Il en va de même pour une résine, un gel-coat ou un mastic conservés
longtemps qui auraient déjà commencer à cristalliser dans le pot.
Il est très difficile d'établir des rapports constants de charges et
de résine c'est surtout les essais et les aptitudes à "sentir le matériau"
qui vous permettront de bien les doser et de réussir
Les peintres cherchent souvent à réaliser des masses, des enduits,
des matières, des volumes qui peuvent tenir sur une toile et éventuellement
sur une paroi verticale. Il est possible d'appliquer pour les peintures
et notamment les acryliques et vinyliques les mêmes principes que décrits
plus haut.
En règle générale on incorpore du sable ou des microbilles de verre
pour des aspects granités et rugeux .
Pour faire du volume, l'idéal est une charge légère: les microsphères
de verre creuses. Si l'on veut vraiment obtenir des épaisseurs qui ne
coulent pas incorporer alors un peu de silice colloïdale.
Produits conseillés
Résine polyester à charger
- gel-coat polyester - Résine
polyuréthane Talc
Carbonate Microsphères
creuses Silice colloïdale
charge spéciale pour RTV
Types
de charges
|
Matériaux
à charger
|
Talc
|
carbonate
|
micro
ballons
de verre
|
silice
colloïdale
|
Charge
spéciale pour rtv
|
Poudre
de métal
|
toutes
autres charges minérales
|
Polyester
|
x
|
xxx
|
xxx
|
xxx
|
|
x
|
x
|
Gel
coat polyester
|
|
|
|
|
|
xxx
|
|
Epoxyde
|
|
x
|
x
|
|
|
x
|
x
|
Polyuréthane
|
|
|
xxx
|
|
|
x
|
|
RTV
Silicone
|
|
|
|
|
xxx
|
|
|
Latex
|
x
|
|
|
|
|
|
|
Plâtre
|
|
|
x
|
|
|
|
|
Légendes
X= possible XXX= recommandé
|
Pour aller plus loin les
ebbok de
Pascal Rosier sur la sculture et le moulage
|

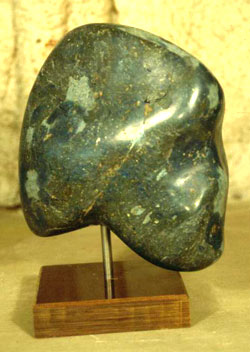

Résine polyester chargée de pigments et charges minérales
"Polybéton"
par le sculpteur St Maur
Gel coat polyester bronze
Cadre en résine polyuréthane chargé de microspères
de verre moule en RTV silicone
|
